1.접수된 저장장치

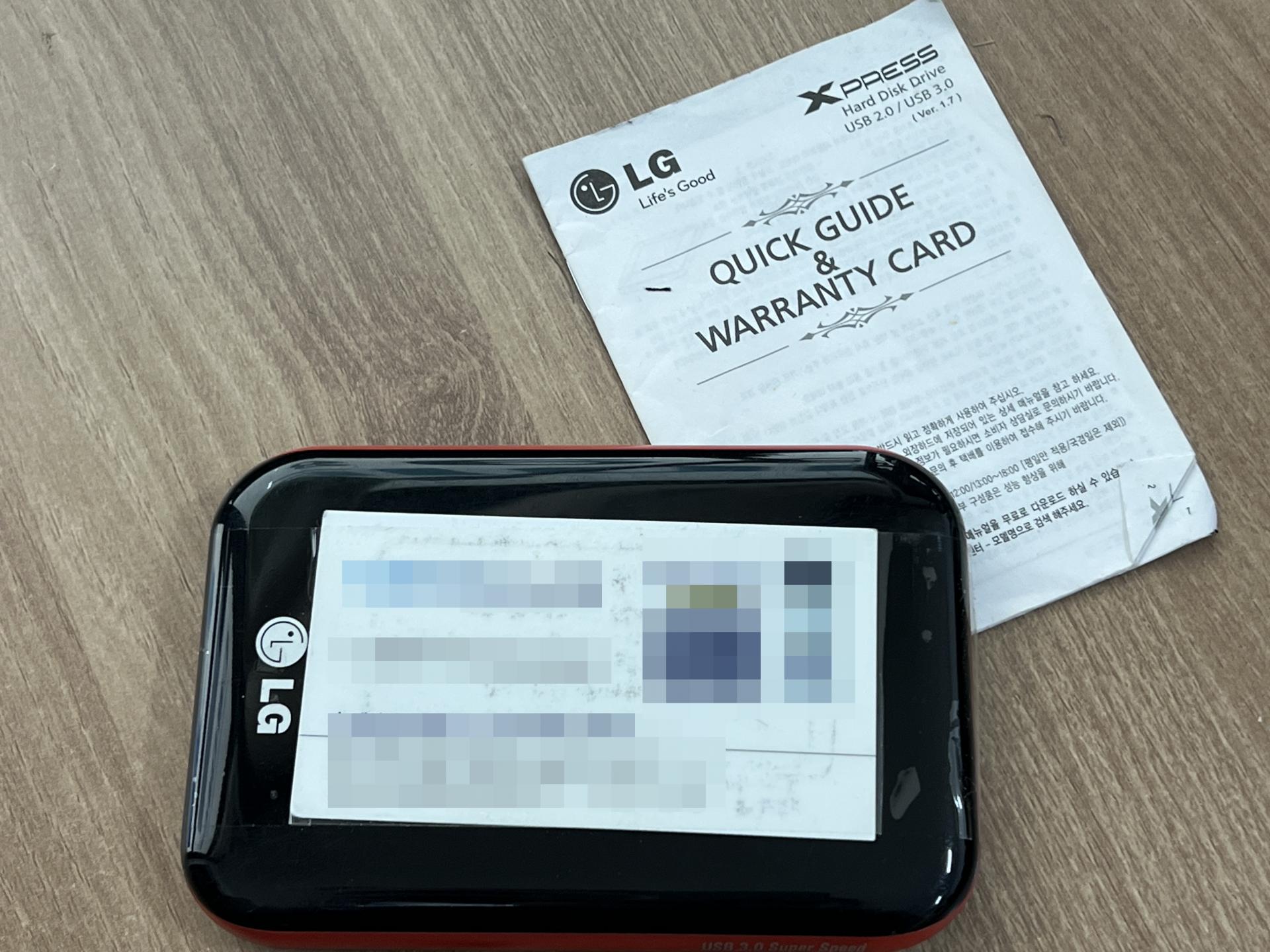

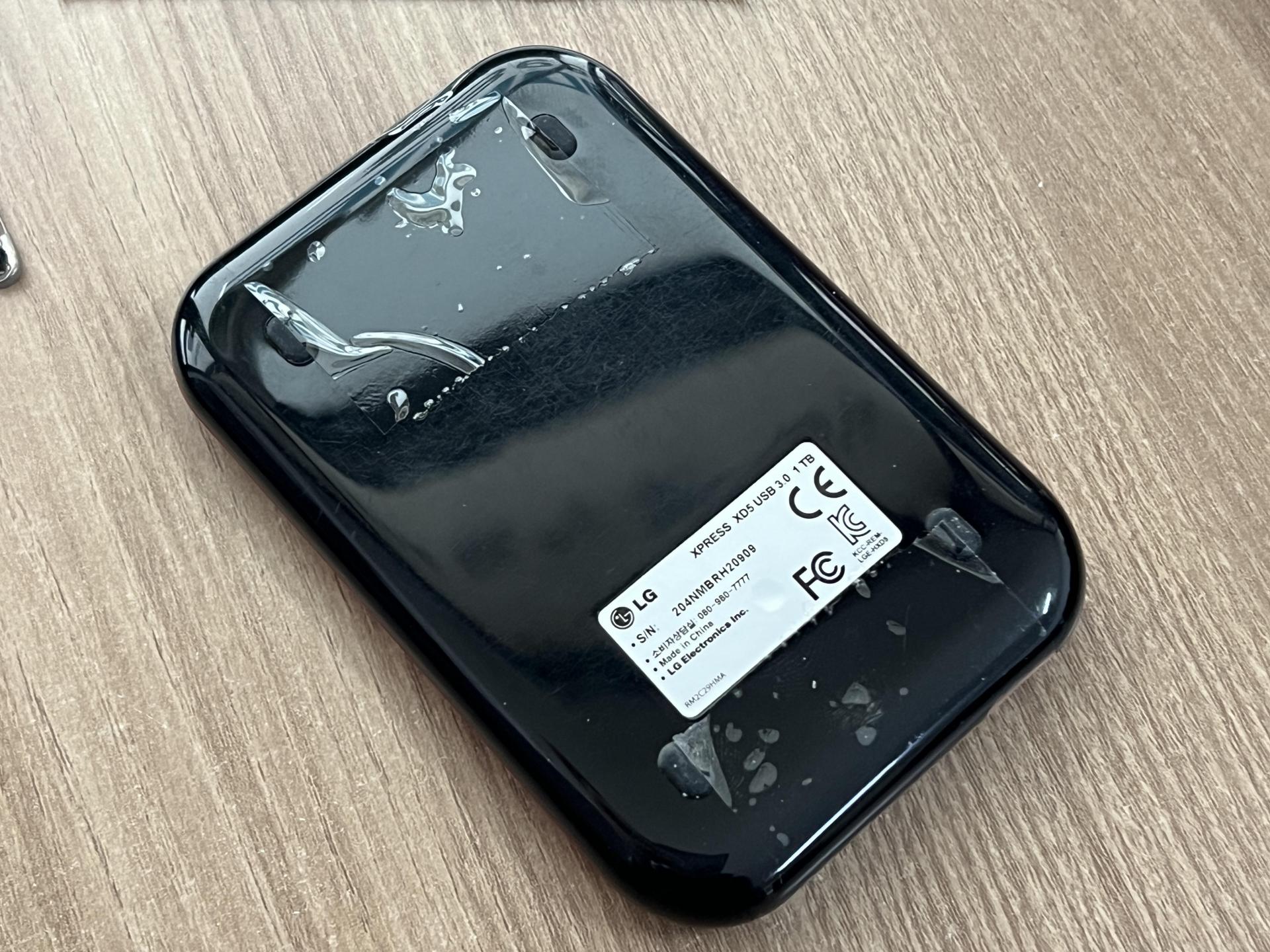

LG외장하드 USB 3.0 1TB / ST1000LM024
2.증상
PC유지보수 업체로부터 입고된 제품으로 컴퓨터 연결시 드라이브를 인식할 수 없는 상태로, 보유하고 있는 복구프로그램으로
내부에 접근하려고 시도하였으나 프로그램이 종료되버리는 문제 발생.
물리적인 부품손상이 있을 것으로 예상하고 데이터세이브 용산센터에 입고.
3.점검 및 진단

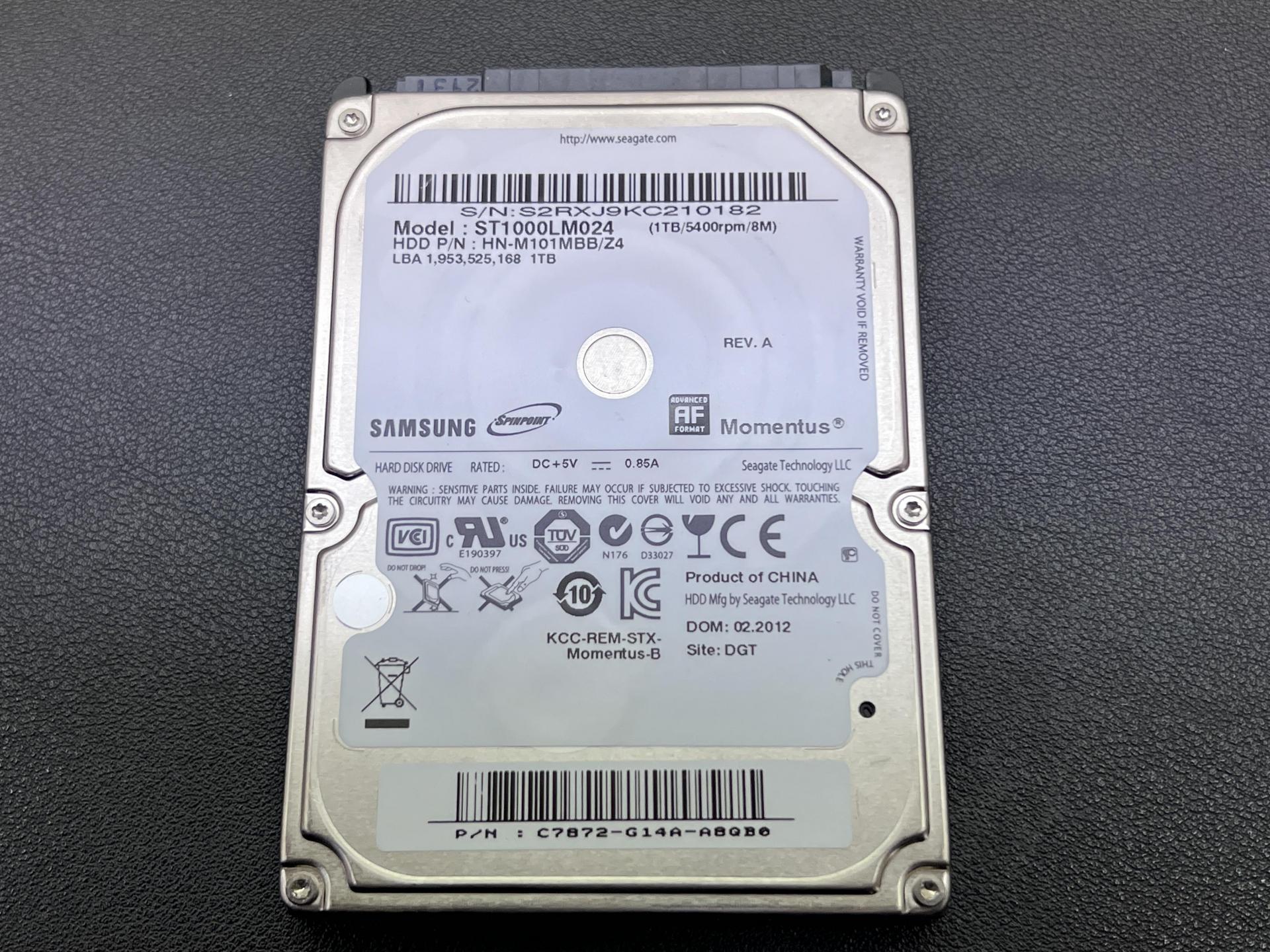

외장하드로부터 디스크를 추출하여 전원을 공급하여 디스크 구동상태확인 및 해드테스트.
복구장비에서는 유틸리티가 실행되면서 디스크의 드라이브아이디 및 기본구성정보를 로드하였지만,
해드테스트(0~3ch)결과 3번채널의 해드가 활성화되면 엑세스불능 로그정보가 출력되면서 제기능을 못하는 것이 확인됨.
해드불량으로 인한 인식불가상태로 진단결과 및 비용 소요시간을 PC유지보수업체에 안내 후 복원작업 수행.
4.복구작업
손상된 3번해드를 구동시키지 않는다면, 내부 엑세스가 가능한 상태로 복제작업시 해드맵을 체크한 후 3번해드만 비활성화.

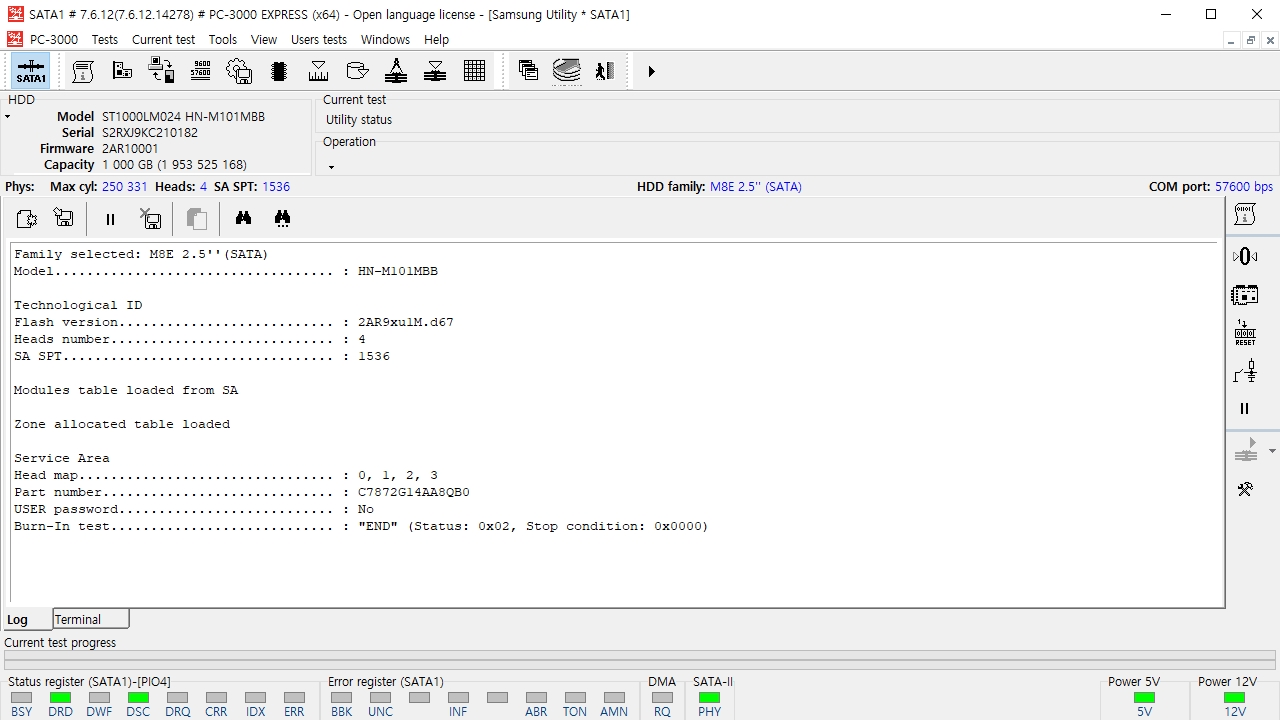

디스크의 SA(Service Area)를 로드하고 모듈테이블 엑세스가 가능하면 커버를 오픈하지 않아도 해드구조 확인가능.
손상이 확인된 3번채널영역을 제외한 0~2채널의 미디어 영역을 이미지용 디스크에 복제하고 비활성화로 인하여

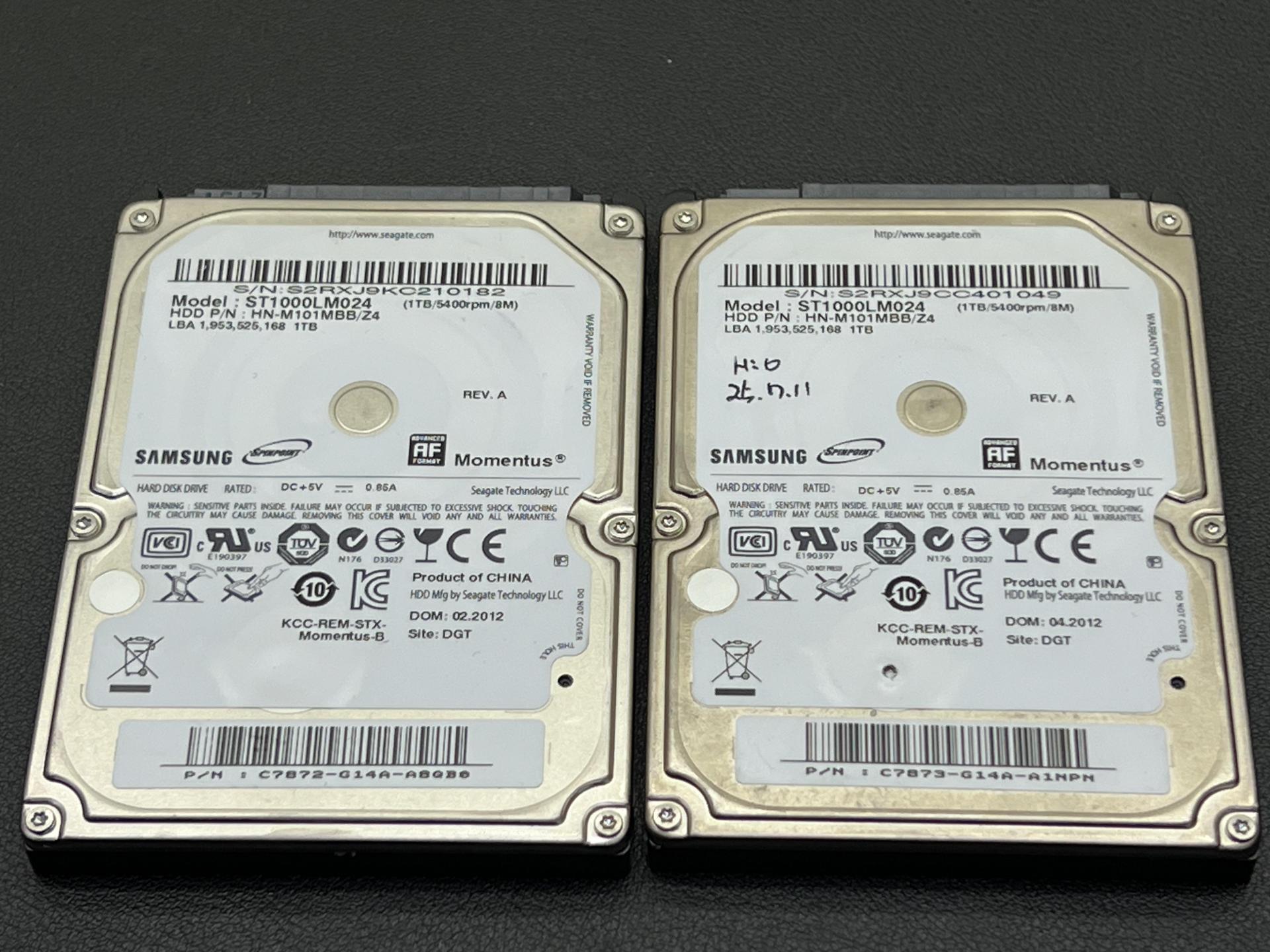

탐색 및 엑세스가 하지 않은 3번 미디어를 확보하기 위해 동종모델을 수배, 해드스왑 진행.

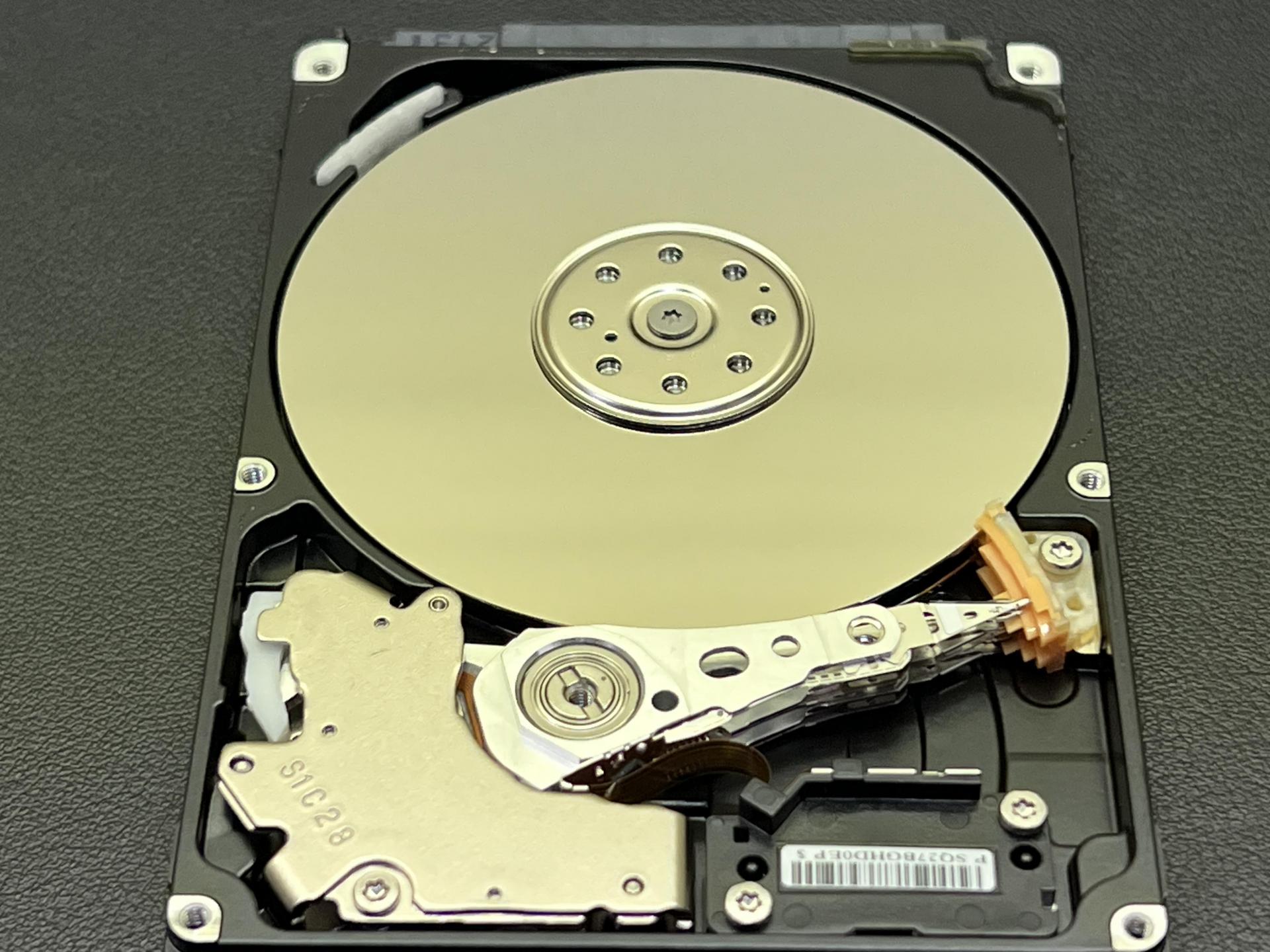

디스크 내부에 오염물 혹은 이물질이 흡착되지 않도록 방진시설 내부에서 분해 후 정상적으로 구동되는

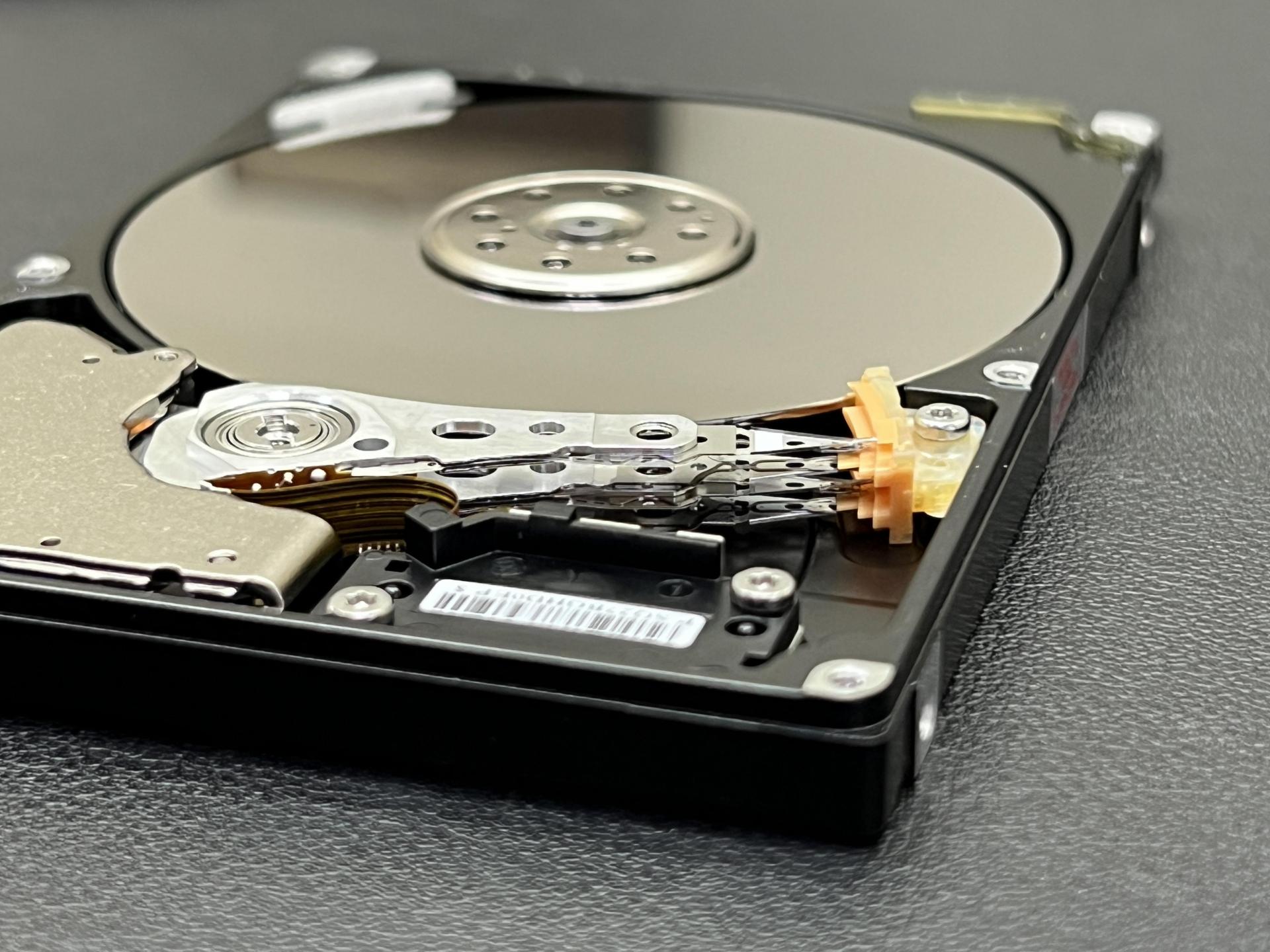

해드어셈블리를 추출, 손상된 해드를 제거하고 스왑하는데 성공.
2차 클리닝을 통해 한번 더 디스크 내부를 정리해 준 후 커버를 닫고 복구장비인 PC-3000E에 연결하여 전원공급.
전원공급 후 초반에 살짝 소음이 발생되긴 하였으나 무리없이 인식하며 유틸리티가 재실행 되고 서비스영역 및 섹터접근까지 확인.

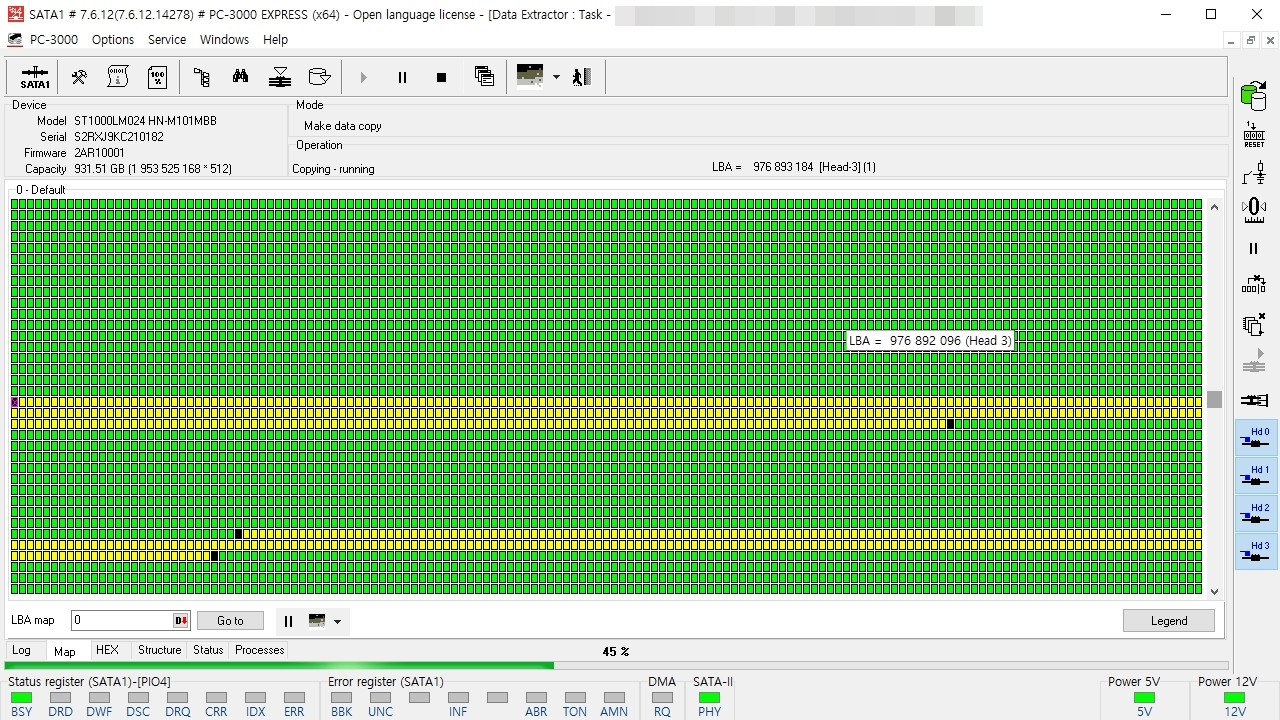

3번채널해드를 활성화(0~2채널은 확보되었으므로 자동으로 스킵)하여 미비된 영역을 탐색, 복제작업을 진행하였으나

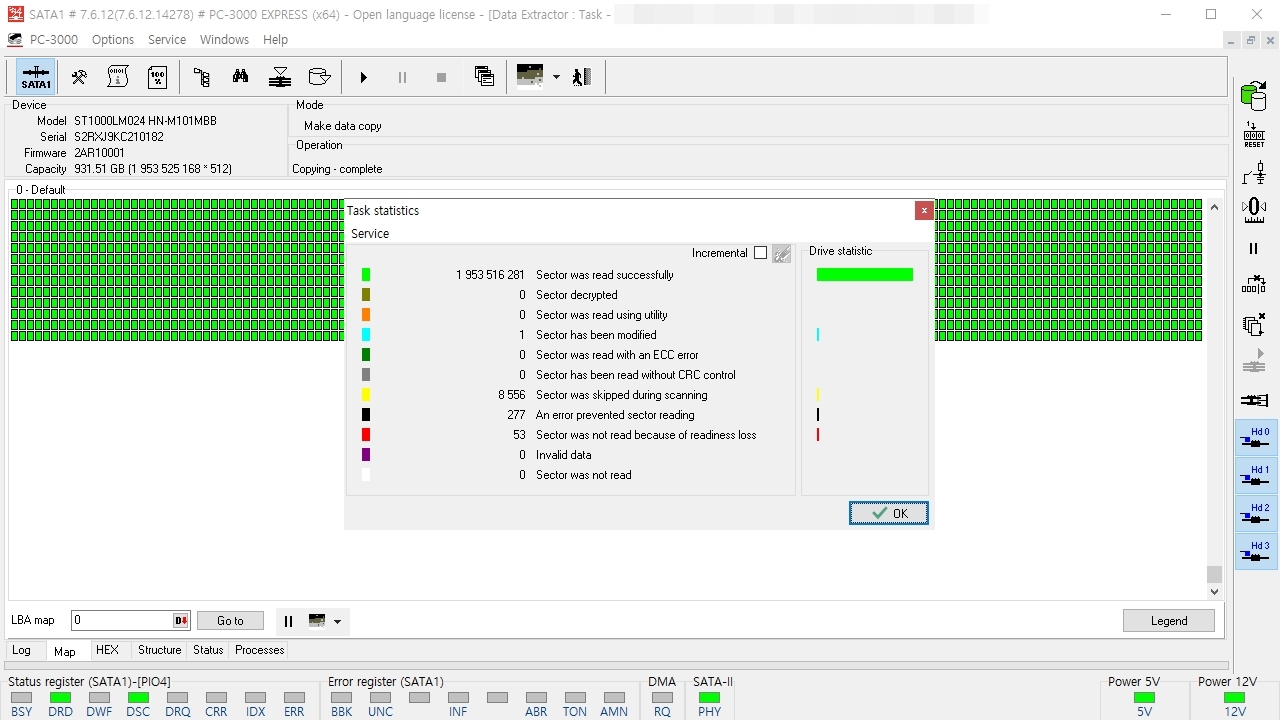

일부 영역에서 손상된 섹터가 발견되어 스킵타이밍 및 읽기시간을 조절하여 최대한 안전하게 영역확보.
전체적으로 한번 완료하고 스킵된 영역을 다시 엑세스하여 반복작업을 통해최대한 정상영역으로 치환하는 단계를 거쳐

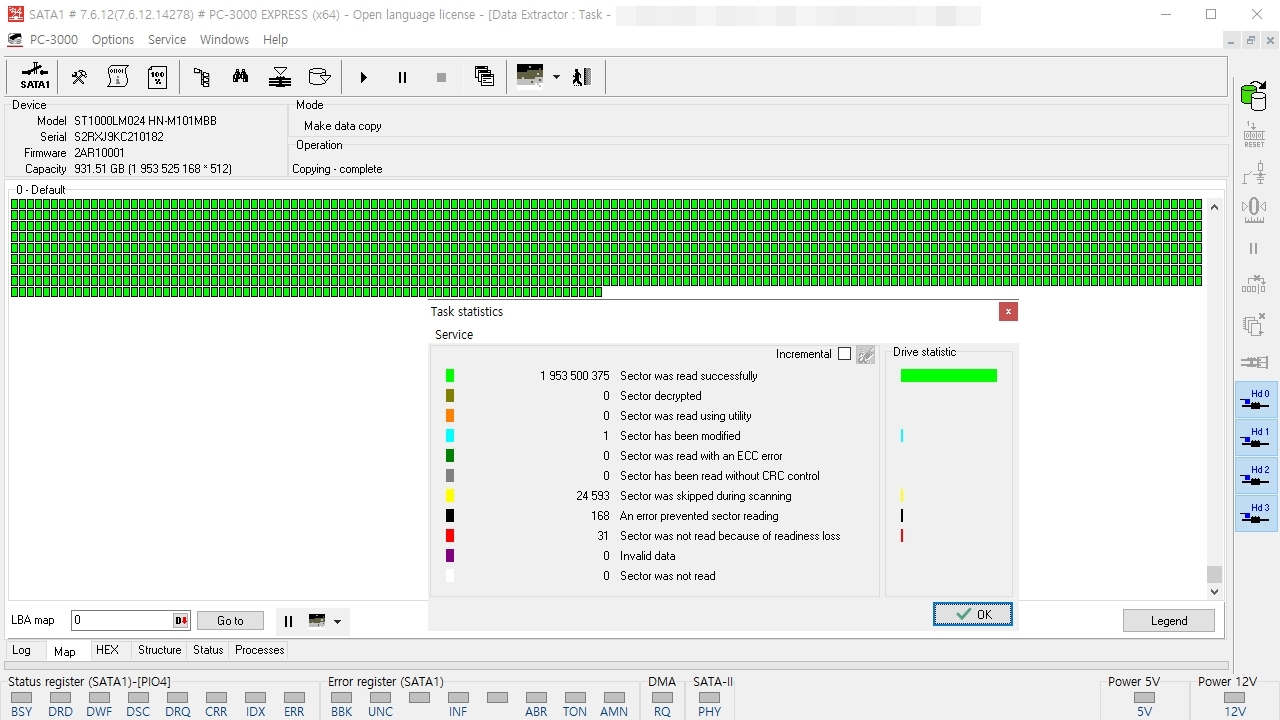

최소한의 손상영역을 제외한 99.9% 영역을 모두 덤프이미징 하고 데이터 리스팅 및 맵크리에이션 구동.

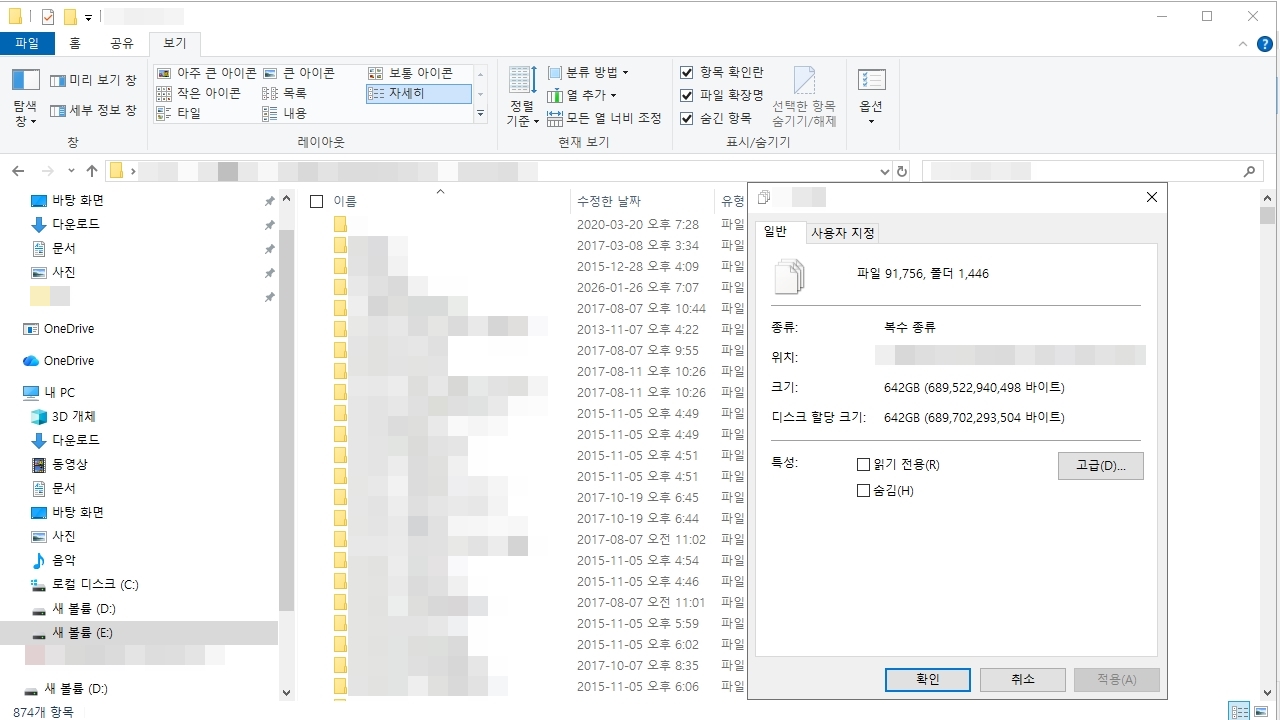

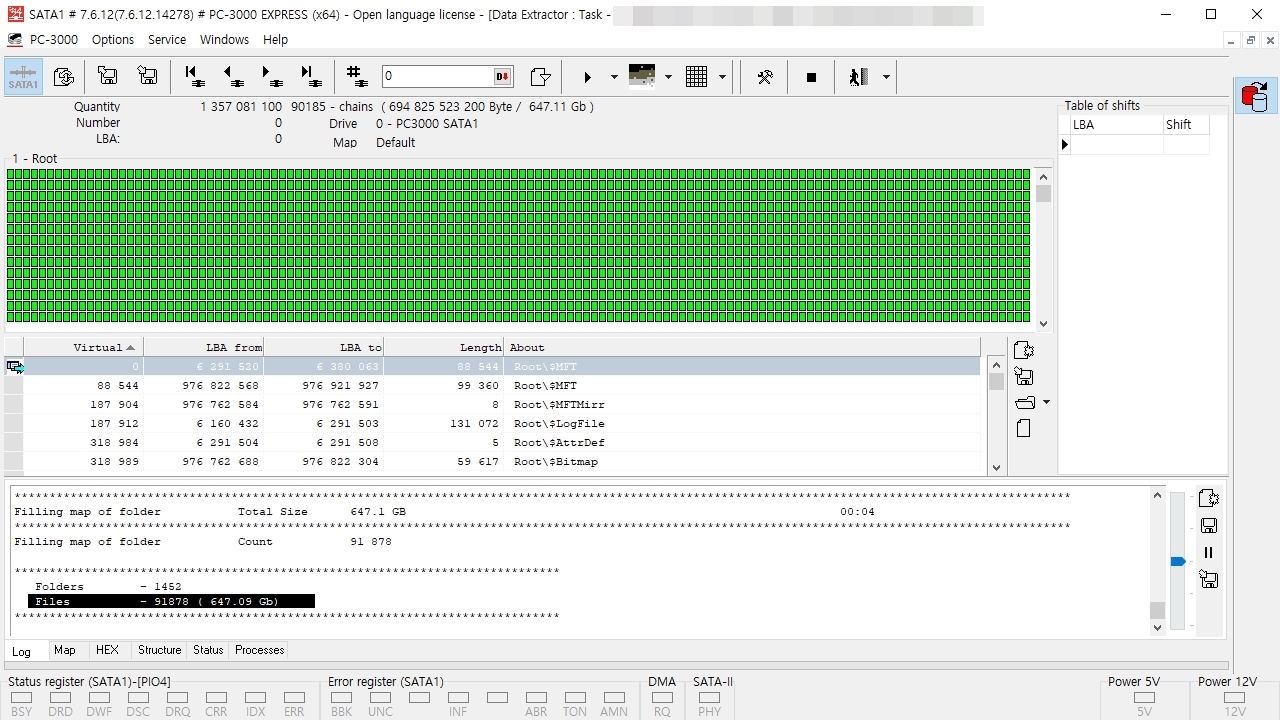

고객자료가 약 640GB정도 존재하는것으로 확인되었고 별도의 디스크에 데이터를 추출.
5.복구작업완료
손상된 영상파일 및 일부 시스템파일을 제외한 모든데이터를 복원하는데 성공함.
확보된 데이터를 토대로 복구파일리스트를 생성하여, PC유지보수업체에 결과 안내가 되었고, 실사용자의 요청에 따라
따로 입고된 1TB급 외장하드에 저장하여 출고하는 것으로 복구작업 완료.
