1.접수된 저장장치

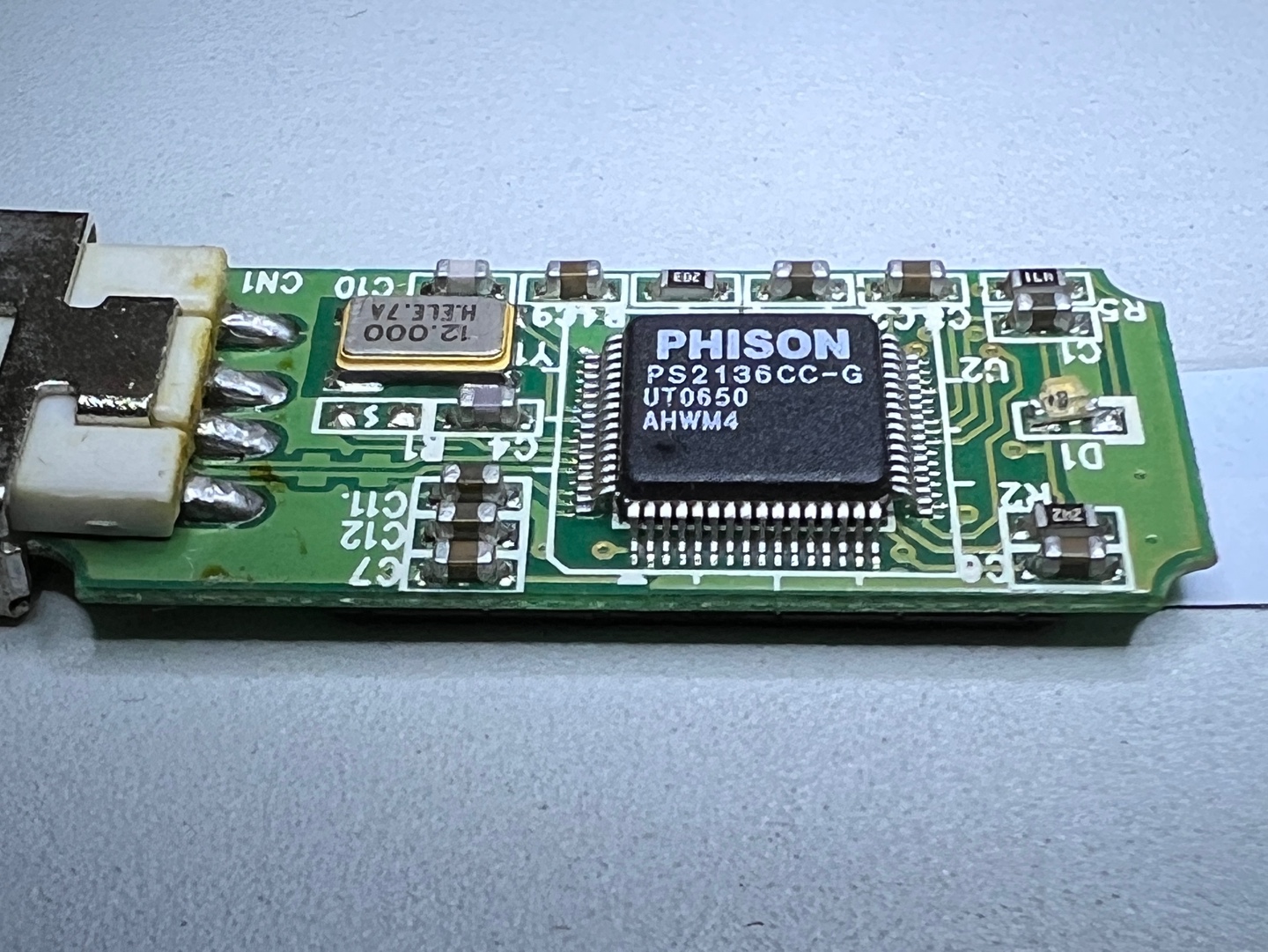

Unknown Device TSOP Type 4GB / Controller PS-2136CC-G
2.증상

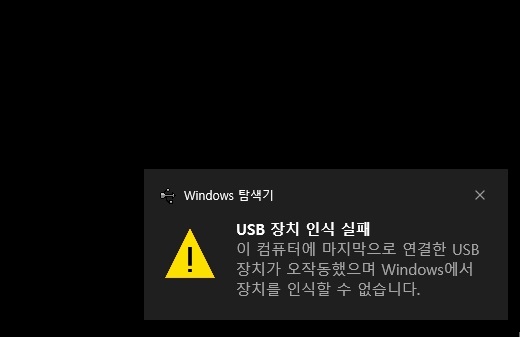

컴퓨터 연결시 아무런 반응이 없는 상태로 지속되다가 일정시간이 지나면 'USB장치 인식실패' 메세지출력.
드라이브 로드불가 / 디스크관리에서도 저장장치 확인불가.
3.진단결과

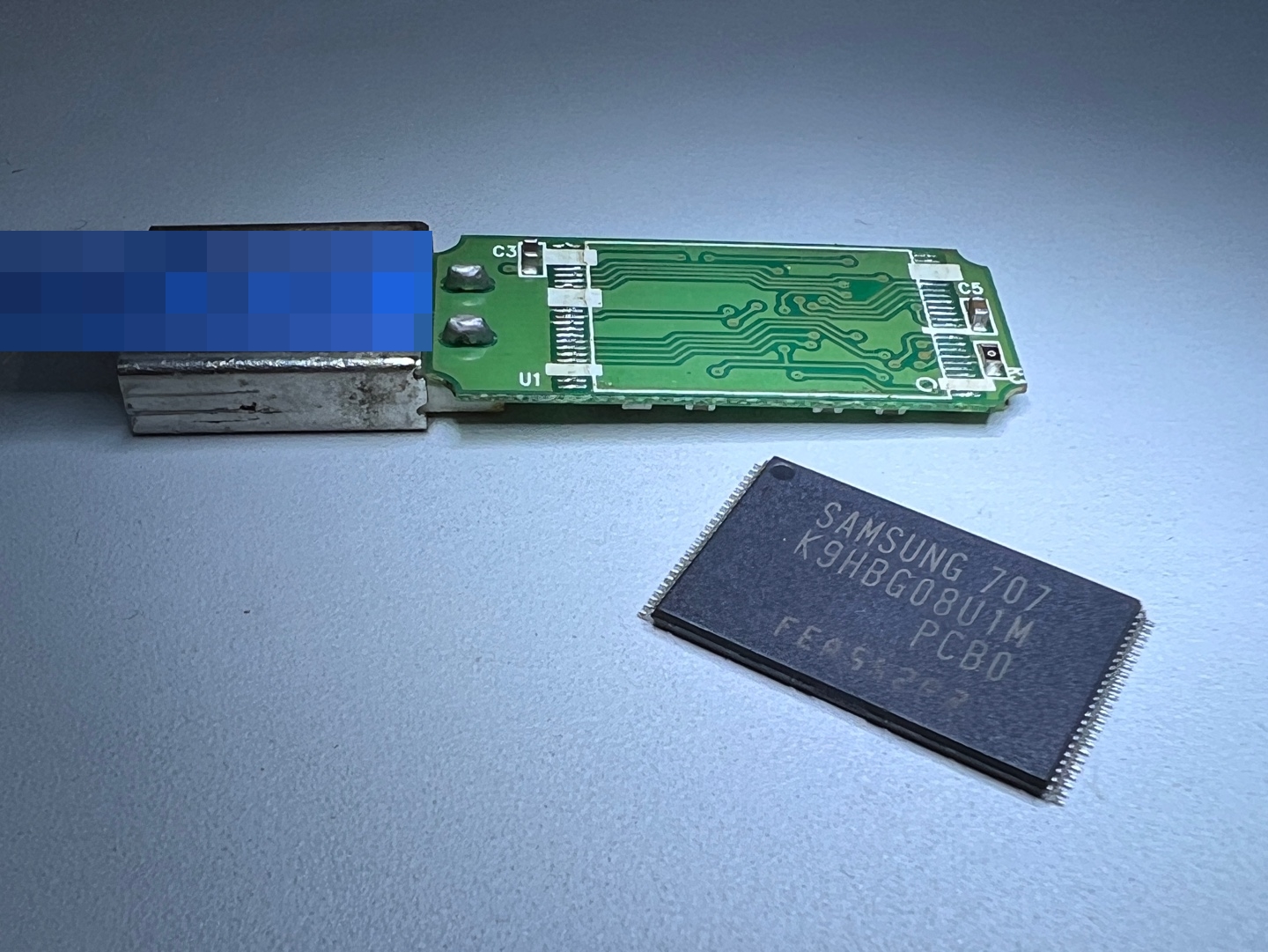

컨트롤러 혹은 이에 준하는 부품손상으로 인한 인식불가로, 칩Off 작업을 통한 데이터복원 진행.

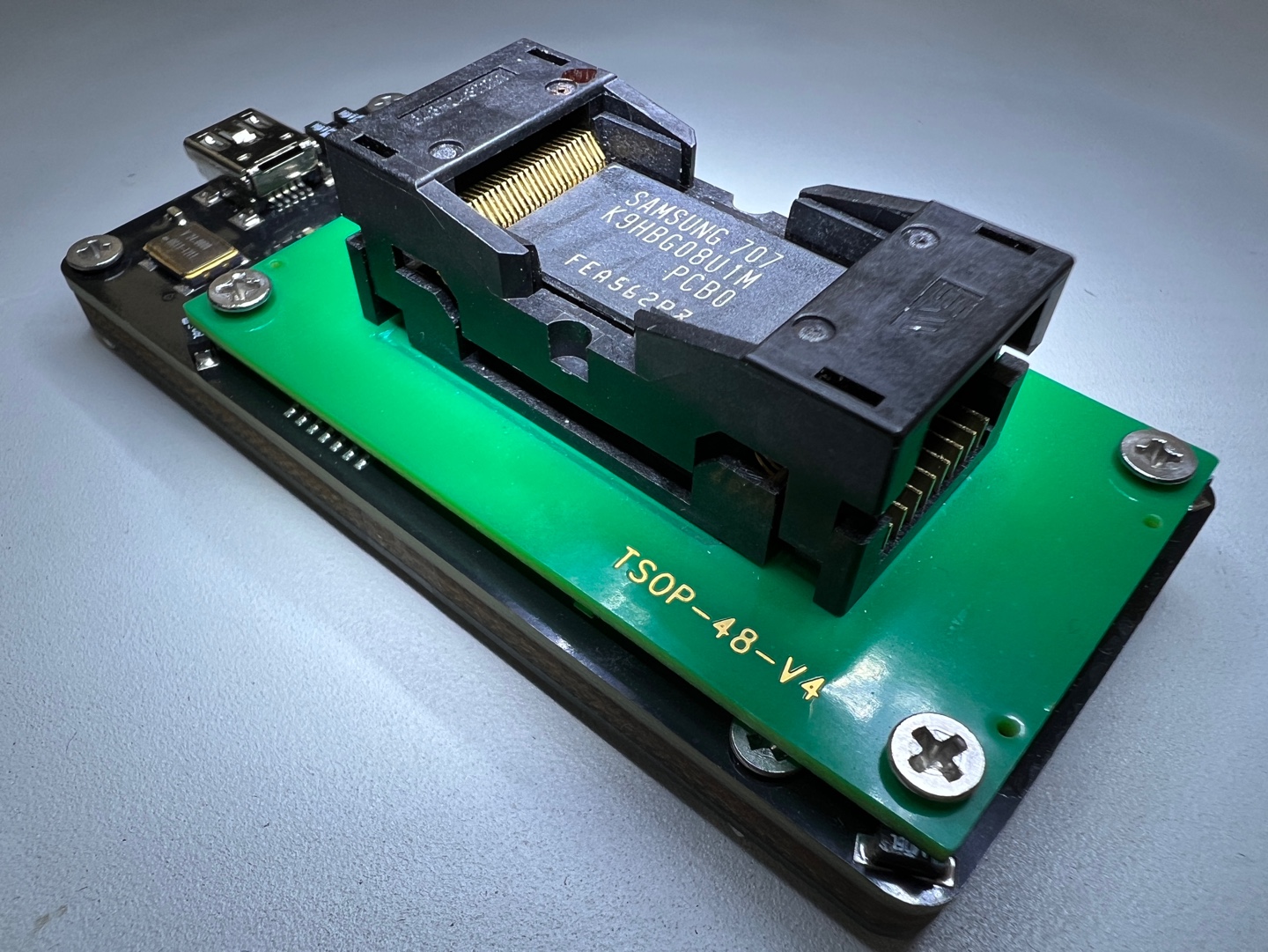

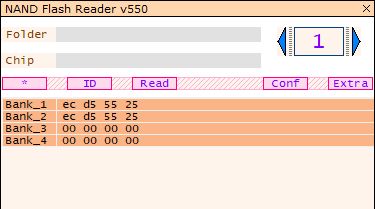

ChipOff 작업이후 TSOP전용 소켓에 장착하고 Flash-Extractor 장비에 연결하여 DriveID정보 획득.
4.복구작업
분리된 칩정보를 토대로 2GB *2Bank 타입 확인.

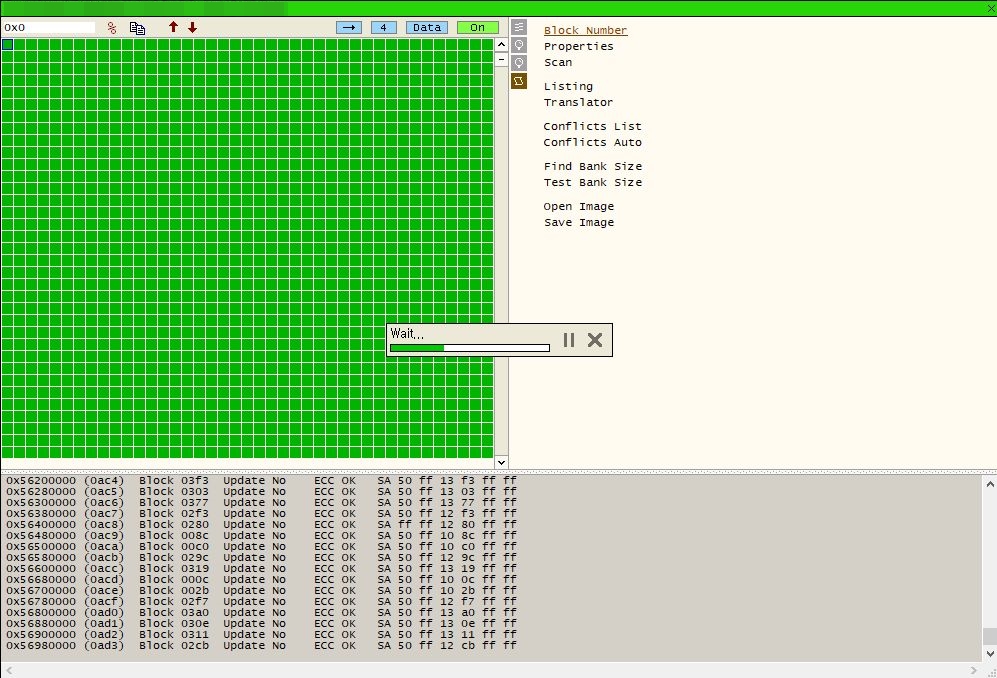

장비에서 동일한 낸드구조 지원 확인 후 덤프파일 생성.
4-2. Dump File 컨트롤러 믹싱 및 분석작업

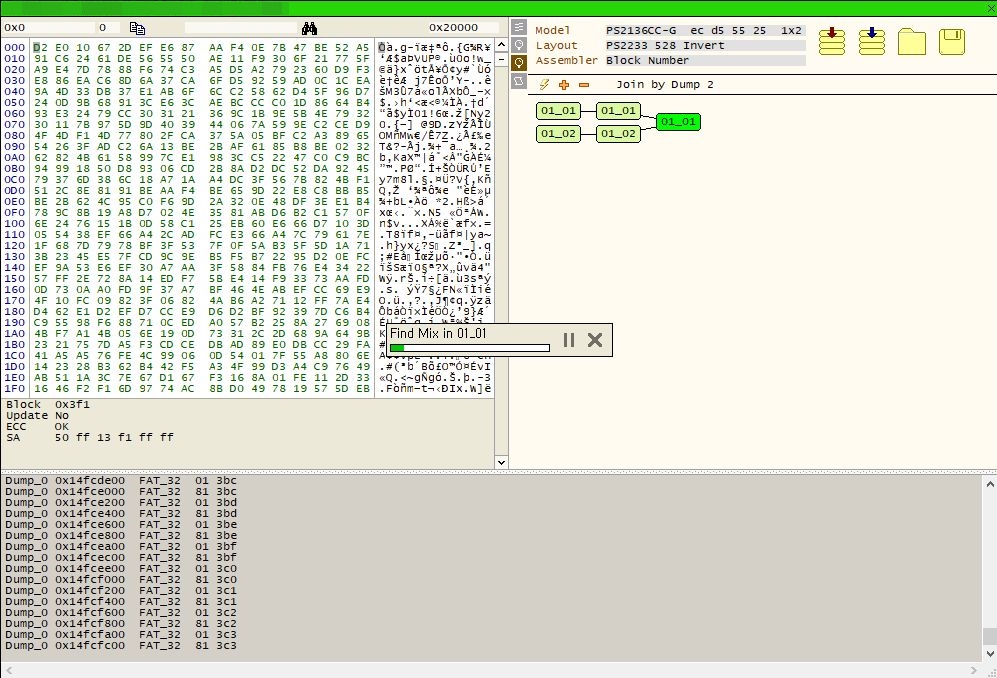

복구장비인 Flash-Extractor에서 컨트롤러 및 레이아웃 정보 대조 및 믹싱작업진행
다행히 메모리 전체영역에 큰 손상(BAD SECTOR)는 보여지지 않음.
파일리스팅 및 트랜스레이터 기능 구동을 통해 ECC판별 및 수정.

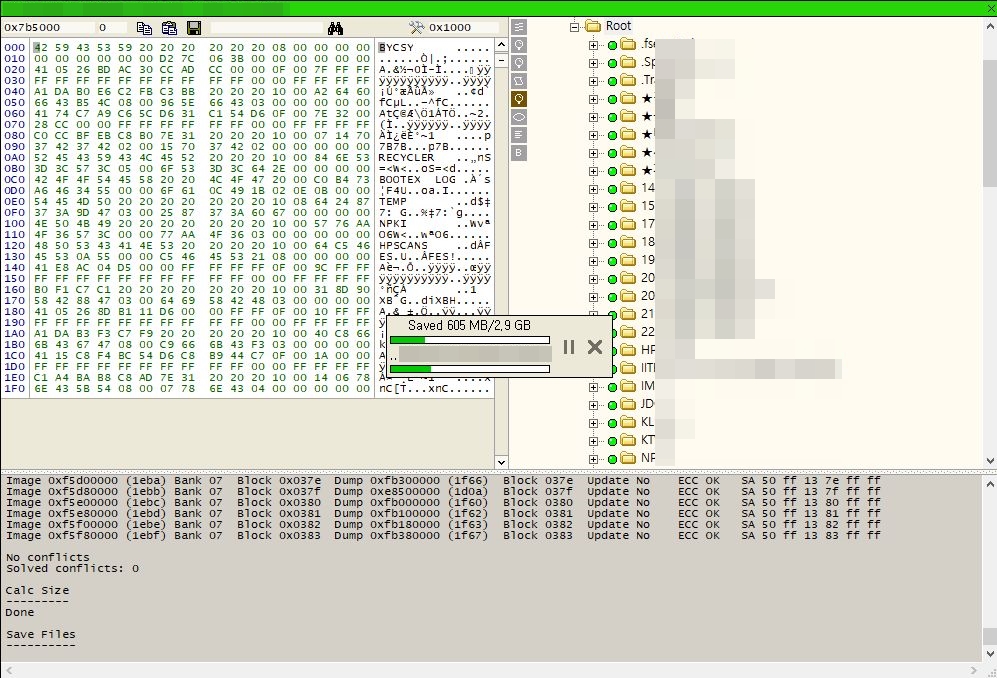

5. 데이터리스트 확보 및 덤프파일 생성 후 데이터추출

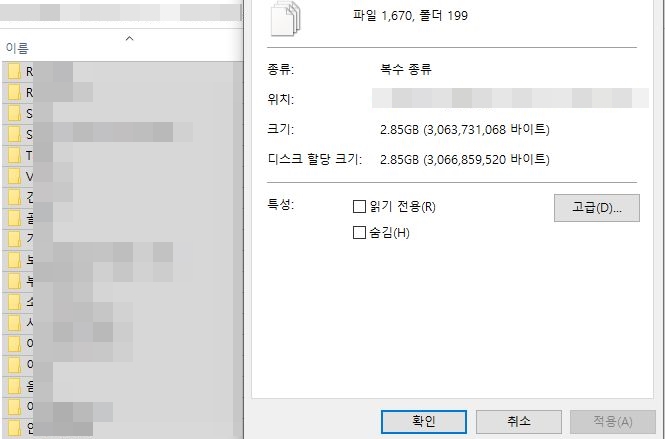

고객이 기존에 사용하였던 상태 그대로 데이터확인되었음.
6.복구작업완료
손상된 파일 없이 전량 복원작업종료.
고객이 방문하여 직접 데이터를 확인 후 따로 준비된 USB에 저장하여 출고.
접수된 메모리는 분해작업을 거쳤기 때문에 재사용이 불가능하여 고객동의 하에 3일보관 후 폐기.
